Износ стальных канатов: признаки, причины и диагностика

Стальной канат работает под постоянной нагрузкой и постепенно теряет ресурс. Он держит груз, проходит по блокам, ложится на барабан, переносит рывки, трение и влагу. Снаружи он может выглядеть исправным, хотя внутри уже есть обрывы проволок или потеря металлического сечения. Поэтому осмотр каната — не формальность, а способ вовремя остановить опасный сценарий.

Где начинается усталость металла

Повреждения появляются там, где канат многократно изгибается, трется и работает при переменном натяжении. Чаще всего это участки у барабана, блоков, коушей, зажимов и мест контакта с направляющими. При подборе замены оценивают конструкцию, диаметр, тип свивки, сердечник и условия эксплуатации, а не выбирают стальной канат по метражу только по внешнему сходству.

Главные причины потери ресурса:

• частый изгиб на блоках малого диаметра;
• рывки при подъеме и опускании груза;
• трение между проволоками и прядями;
• абразивная пыль, песок, металлическая стружка;
• влага, реагенты, агрессивная среда;
• перекос намотки на барабане;
• работа с перегрузкой.

Даже прочный канат страдает от мелких ошибок. Сухая поверхность усиливает трение. Неровная намотка создает вмятины. Перекрученный участок быстро теряет геометрию свивки.

Сигналы, которые видны без приборов

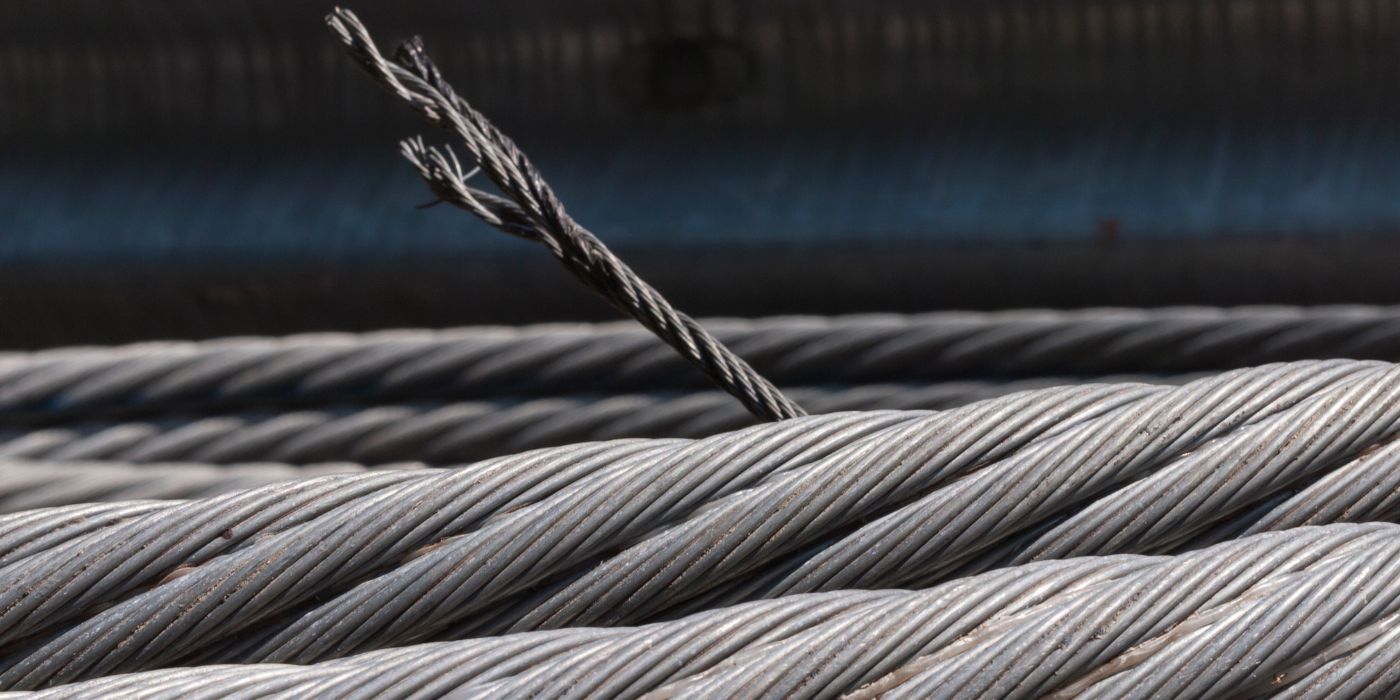

Первый признак — оборванные проволоки. Они торчат из прядей, цепляют перчатки и ускоряют разрушение соседних проволок. Если обрывы собраны на коротком участке, риск выше, чем при редких единичных повреждениях.

Сплющивание говорит о сильном сжатии. Такое бывает после неправильной намотки, удара или прохода через поврежденный блок. Канат теряет круглое сечение, а нагрузка распределяется неравномерно.

Залом выглядит как резкий перегиб. Его нельзя «выправить» без потери надежности. Внутренние проволоки уже могли получить пластическую деформацию, поэтому такой участок считают опасным.

«Фонарь» — местное раскрытие прядей с увеличением диаметра каната. Он часто связан с ударной нагрузкой, резким снятием натяжения или нарушением свивки. Такой дефект быстро развивается.

Коррозия не всегда выглядит драматично. Рыжие пятна, шероховатость и сухие зоны уже указывают на разрушение поверхности. При глубокой коррозии проволоки теряют сечение и могут разрушаться при меньшей нагрузке.

Опасны и менее заметные признаки:

• локальное уменьшение диаметра;
• вытяжка отдельного участка;
• разлохмаченная поверхность;
• выдавленная или загрязненная смазка;
• неравномерный шаг свивки;
• следы перегрева;
• темные пятна, изменение цвета или следы химического воздействия.

Диагностика: что проверяют по шагам

Проверку начинают с очистки всей доступной рабочей длины каната. Грязь, старая смазка и пыль скрывают трещины, коррозию и единичные обрывы проволок. Осмотр ведут при хорошем освещении, без спешки, по всей рабочей длине.

1. Визуальный осмотр. Оценивают форму каната, состояние прядей, торчащие проволоки, заломы, следы ржавчины и повреждения смазки. Особое внимание уделяют зонам частого изгиба.
2. Измерение диаметра. Фактический диаметр сравнивают с номинальным. Снижение диаметра может указывать на износ наружных проволок, повреждение сердечника или уплотнение каната после растяжения.
3. Контроль шага свивки. Равномерный рисунок прядей — признак нормальной работы. Смещение, распускание или чрезмерное уплотнение могут указывать на перегрузку, перекручивание или ошибку при запасовке.
4. Проверка рабочих узлов. Осматривают блоки, барабан, канавки, направляющие, зажимы и коуши. Иногда канат повреждается не сам по себе, а из-за изношенных элементов оборудования.
5. Магнитная дефектоскопия. Такой контроль применяют, когда нужно найти внутренние обрывы и потерю металлического сечения. Метод применяют для ответственных канатов, когда нужно оценить внутренние повреждения без разборки и разрушения образца.

Когда канат выводят из эксплуатации

Единого предельного показателя для всех канатов нет. Решение принимают по паспорту оборудования, эксплуатационной документации, действующим нормам браковки, типу каната и условиям работы. Один и тот же дефект может иметь разный риск для крана, тали, лебедки или канатного стропа.

Канат выводят из работы, если:

• число оборванных проволок превысило допустимый предел;
• есть залом, расплющивание или «фонарь»;
• видна глубокая коррозия;
• диаметр снизился сверх нормы;
• участок поврежден после рывка;
• появились следы перегрева;
• нарушена свивка;
• виден или выступил наружу сердечник.

Сомнительный канат нельзя оставлять «до ближайшего ремонта». При грузоподъемных работах запас прочности не заменяет диагностику. Повреждение развивается при повторных рабочих циклах.

Как организовать осмотр без формальности

Хорошая практика проста. Назначают периодичность проверки, фиксируют дефекты, делают фото участков с признаками дефектов и сравнивают их при следующих осмотрах. Так видно, растет ли повреждение и как быстро меняется состояние каната.

Осматривать нужно не только канат. Барабан с острыми кромками, разбитый блок или грязная канавка быстро повредят даже новый канат. Поэтому диагностика должна охватывать весь путь каната.

Цель проверки — не продлить работу любой ценой. Ее задача — понять, можно ли оставить канат в эксплуатации, нужен ли усиленный контроль или требуется замена. Чем раньше замечен износ, тем меньше риск для груза, оборудования и людей.
