Активные оптические HDMI-кабели: где они действительно полезны в профессиональных AV-проектах

В статье разбираем, где активные оптические HDMI-кабели действительно дают преимущество в профессиональных AV-проектах: при передаче 4K-сигнала на большие расстояния, в условиях электромагнитных помех и при работе с многоканальным звуком. Объясняем, на что смотреть при выборе и в каких сценариях они предпочтительнее длинных медных линий.

В профессиональных AV-инсталляциях кабельная инфраструктура напрямую влияет на стабильность всей системы. Это особенно заметно в переговорных комнатах, диспетчерских, учебных аудиториях, музейных пространствах, залах мероприятий и системах Digital Signage, где от линии HDMI ждут не только «картинку на экране», но и предсказуемую работу на реальных объектах.

По мере роста требований к разрешению, цветопередаче, аудиоформатам и длине трасс обычные медные HDMI-кабели перестают быть универсальным решением. На дистанциях, где пассивное подключение уже становится ненадежным, на первый план выходят активные оптические HDMI-кабели — HDMI AOC.

ЧТО ТАКОЕ HDMI AOC

HDMI AOC — это активный кабель, в котором передача сигнала организована по оптическим волокнам, а часть служебных линий — по медным проводникам. Такая конструкция позволяет передавать HDMI-сигнал на значительно большие расстояния, чем при использовании стандартного пассивного кабеля, и при этом сохранять высокое качество видео и аудио.
На практике решение востребовано там, где источник сигнала и устройство отображения физически разнесены: например, когда медиаплеер, ПК или матричный коммутатор находятся в стойке, а дисплей или проектор — в другом конце помещения.

Почему это важно для профессиональных инсталляций

1. Передача True 4K для высокой чёткости изображения
Разрешение True 4K — это уже стандартный запрос при проектировании корпоративных и коммерческих проектов.

Для переговорных комнат это означает нормальную читаемость таблиц, диаграмм, интерфейсов и чертежей. Для диспетчерских и контрольных помещений — корректное отображение видеопотоков и мелких деталей на больших экранах. Для Digital Signage — качественную подачу контента без замыливания и потери резкости.

Если кабельная линия не справляется со своей задачей, пользователь видит не просто «небольшое снижение качества картинки», а вполне конкретные проблемы: пропадание сигнала, нестабильную синхронизацию, артефакты, ограничение по частоте или цветовой субдискретизации. Поэтому в проектах с 4K нельзя рассматривать кабель как второстепенный элемент.

2. Большая длина трассы без перехода на сложную схему передачи

Одна из главных причин использовать HDMI AOC — необходимость пройти большую дистанцию без применения внешних передатчиков и приемников. Для интегратора это важный компромиссный вариант между коротким пассивным HDMI и полноценными системами передачи сигнала по витой паре, HDBaseT или IP.

Такой подход удобен, если нужно:
●    подключить проектор в большом переговорном зале;
●    вывести сигнал на удаленный дисплей в торговом пространстве;
●    передать видео из стойки на экран в актовом зале;
●    подключить оборудование в музее или выставочной инсталляции, где источник скрыт от посетителя.

Если архитектура проекта позволяет сохранить прямую HDMI-линию, AOC часто оказывается самым простым и логичным решением.

3. Низкая чувствительность к электромагнитным помехам
На реальных объектах кабель редко прокладывается в идеальных условиях. Рядом могут проходить силовые линии, линии питания оборудования, кабели освещения, ИБП, коммутационные шкафы и другое оборудование, создающее электромагнитные помехи.

Для переговорной комнаты это может выражаться в периодических сбоях, которые сложно воспроизвести во время приемки, но которые потом проявляются в эксплуатации. Для диспетчерской или центра мониторинга такие сбои вообще недопустимы.

За счет использования оптической передачи HDMI AOC практически не чувствителен к EMI, в отличии от длинных медных кабелей. Это делает его более предсказуемым решением для объектов со сложной электромагнитной обстановкой.

4. Корректная работа с защищенным контентом
Во многих коммерческих и корпоративных системах требуется поддержка HDCP 2.2. Что особенно актуально для Digital Signage, видеопрезентаций, медиаплееров, ТВ-приставок и других источников, работающих с защищенным контентом.

Если один из элементов тракта не поддерживает нужную версию HDCP или работает нестабильно, заказчик получает черный экран, ошибки согласования или отказ воспроизведения. Поэтому при выборе HDMI-кабеля для профессионального проекта важно учитывать не только длину и разрешение, но и совместимость по HDCP.

5. Поддержка многоканального звука
Для современных AV-систем HDMI не только видеоинтерфейс. По нему же передаётся многоканальный звук, включая форматы высокого качества, такие как Dolby TrueHD и DTS-HD Master Audio.

Это важно в нескольких типах проектов:
●    в музейных и иммерсивных пространствах;
●    в актовых и лекционных залах;
●    в демонстрационных и презентационных инсталляциях.

Если проект предполагает не просто вывод изображения на экран, а полноценный AV-сценарий, стабильность передачи аудио по HDMI становится не менее важной, чем параметры видео.

6. Упрощение подключения звука через ARC
Если оборудование поддерживает ARC (технологию, которая позволяет передавать аудиосигнал в обе стороны по одному HDMI-кабелю), часть аудиоподключений можно упростить и сократить число отдельных кабельных линий.

Это полезно в небольших переговорных, шоурумах и компактных инсталляциях, где важно не перегружать систему лишней коммутацией.

Конечно, ARC не заменяет профессиональную аудиокоммутацию во всех сценариях, но в простых конфигурациях он помогает сделать систему чище и быстрее в монтаже.

ГДЕ HDMI AOC ОСОБЕННО УМЕСТЕН

Активные оптические HDMI-кабели чаще всего оправданы в следующих сценариях:

• Переговорные комнаты и конференц-залы
Когда источник установлен в стойке или в коммутационном шкафу, а дисплей, панель или проектор находятся на заметном удалении. Здесь важны стабильность 4K-сигнала, предсказуемое поведение системы и минимизация проблем после сдачи объекта.

• Диспетчерские и контрольные помещения
Для таких объектов критична надежность. Длинные линии, высокая плотность оборудования и большое количество источников делают AOC разумным выбором там, где прямая HDMI-коммутация еще возможна.

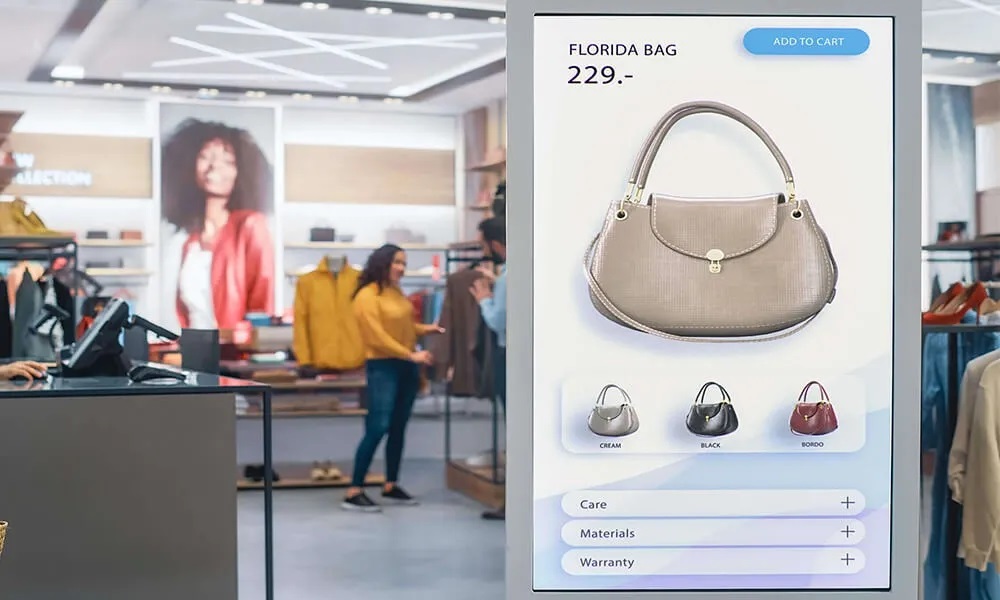

• Digital Signage и коммерческие пространства
В торговых залах, витринах, корпоративных лобби и на выставочных стендах часто требуется вывести 4K-контент на удаленный дисплей без установки промежуточного оборудования. HDMI AOC позволяет сделать это проще.

• Музеи, выставки и иммерсивные инсталляции
Здесь оборудование нередко размещают скрыто, а требования к качеству изображения и синхронности AV-тракта достаточно высокие. Малый вес и гибкость AOC-кабеля тоже оказываются полезными при монтаже.

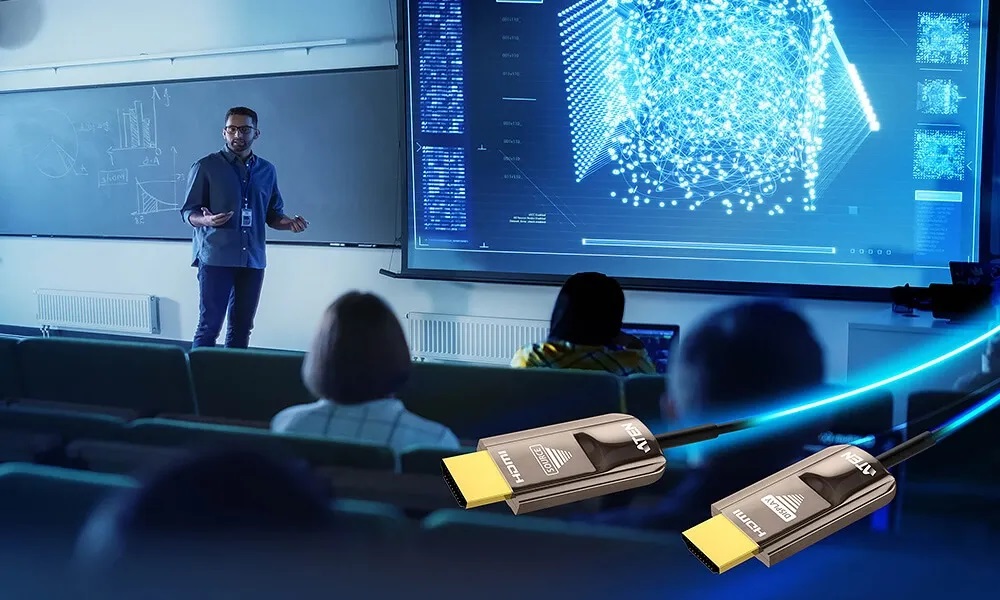

• Учебные аудитории, актовые залы, event-площадки
Когда проектор, LED-экран или дисплей находятся далеко от источника, а система должна работать без постоянного обслуживания и повторной настройки.

ЧТО УЧИТЫВАТЬ ПРИ ВЫБОРЕ

С точки зрения системного интегратора, при подборе HDMI AOC важно проверить не только заявленную длину, но и весь набор рабочих параметров:
●    поддерживаемое разрешение и частоту кадров;
●    цветовое пространство и режимы вроде 4:4:4;
●    совместимость с HDCP;
●    поддержку ARC, если она нужна;
●    поддержку требуемых аудиоформатов;
●    радиус изгиба и условия прокладки;
●    совместимость с конкретными источниками и дисплеями.

Последний пункт особенно важен: даже при совпадении формальных характеристик кабель стоит проверять в составе реального тракта, а не только по спецификации.

ПРАКТИЧЕСКИЙ ВЫВОД

Активный оптический HDMI-кабель — это не «улучшенный HDMI вообще», а специализированный инструмент для тех случаев, когда нужно надежно передать HDMI-сигнал на большую дистанцию без усложнения системы дополнительными устройствами.

Если в проекте есть длинная трасса, 4K-сигнал, защищенный контент, многоканальный звук и повышенные требования к надежности, HDMI AOC часто оказывается наиболее рациональным вариантом. Он помогает сохранить простую архитектуру подключения, снизить влияние помех и уменьшить риск проблем, которые обычно проявляются уже после запуска системы в эксплуатацию.

СРАВНИТЕЛЬНАЯ ТАБЛИЦА ПО 5 КЛЮЧЕВЫМ ПАРАМЕТРАМ ДЛЯ КАБЕЛЕЙ ATEN

Модель: VE781010    ;
Длина кабеля: 10м;
Тип коннектора:    Фиксированный HDMI Type-A Male;
Оболочка:                PVC (85P), чёрный    ;
HDMI Ethernet Channel (HEC):  Нет ;
Возможность доп. питания:    Нет  (только от HDMI).

VE781020;     20 м    Фиксированный HDMI Type-A Male;    PVC (85P), чёрный;    Нет;    Нет  (только от HDMI).

VE781030;     30 м    Фиксированный HDMI Type-A Male;    PVC (85P), чёрный;    Нет; Нет (только от HDMI).

VE7831A;    10 м    Модульный (pluggable) Type-A + Type-D Male, золотое покрытие;    UL Plenum (CMP-OF) — огнестойкий    ;  Да    Да (опционально, Micro USB).

VE7832A;    20 м    Модульный (pluggable) Type-A + Type-D Male, золотое покрытие;    UL Plenum (CMP-OF) — огнестойкий    ;  Да;    Да (опционально, Micro USB).

VE7833A;    30 м    Модульный (pluggable) Type-A + Type-D Male, золотое покрытие    ;  UL Plenum (CMP-OF) — огнестойкий    ;  Да;    Да (опционально, Micro USB).

VE7834A;    60 м    Модульный (pluggable) Type-A + Type-D Male, золотое покрытие;    UL Plenum (CMP-OF) — огнестойкий    ; Да    ;Да (опционально, Micro USB).

VE7835A;    100 м    Модульный (pluggable) Type-A + Type-D Male, золотое покрытие;    UL Plenum (CMP-OF) — огнестойкий    ; Да    ;Да (опционально, Micro USB).

Общие для всех моделей параметры (не вошли в топ-5, но важны):
●    разрешение: True 4K (4096×2160 @ 60 Гц, 4:4:4);
●    пропускная способность: 18 Гбит/с (6 Гбит/с на канал);
●    HDCP 2.2, HDR, ARC, Dolby TrueHD / DTS-HD Master Audio;
●    прочность на растяжение до 10кг, устойчивость к нагрузке на сжатие до 50 кг;
●    гибридный кабель: OM3 оптоволокно + медь;
●    внешний диаметр кабеля: 4,5 мм;
●    корпус коннектора: цинковый сплав;
Краткий вывод
●    Серия VE7810xx — базовая, для обычных инсталляций (до 30 м), фиксированные коннекторы, PVC-оболочка.
●    Серия VE783xA — профессиональная, расширенная до 100 м, съёмные коннекторы (удобный монтаж через узкие каналы), пленум-рейтинг (пожаробезопасность для прокладки в вентиляционных пространствах), поддержка HEC и возможность дополнительного питания через Micro USB.
